做陶瓷粉体工程这些年，我越来越觉得，造粒环节看似不起眼，其实直接决定了后续成型的成败。同样的氧化铝或氧化锆粉体，造粒出来的颗粒球形度、粒径分布、流动性、松装密度不一样，压制成型的坯体均匀性和烧结后的致密度能差出一大截。而陶瓷造粒的主流手段，就是喷雾干燥造粒。

一、陶瓷造粒喷雾干燥机的工作原理

简单说，陶瓷造粒喷雾干燥是把预先配好的陶瓷浆料，通过雾化装置变成无数微小液滴，再用热风迅速带走液滴中的水分，让悬浮在液滴里的陶瓷微粉团聚成球形颗粒的过程。

实际操作时，陶瓷粉体（如氧化铝、氧化锆、氮化硅、碳化硅、钛酸钡等）先和去离子水、分散剂、粘结剂（常见的有PVA、PEG等）一起球磨成均匀浆料。浆料经隔膜泵或螺杆泵稳定送入雾化器。

雾化器有两种主流形式：

离心式雾化：依靠高速旋转的雾化盘（转速通常在8000到20000转每分钟）把浆料甩出去，形成细小液滴。陶瓷造粒里离心式用得比较多，因为它对浆料粘度和固含量的适应性宽一些，颗粒分布相对集中。

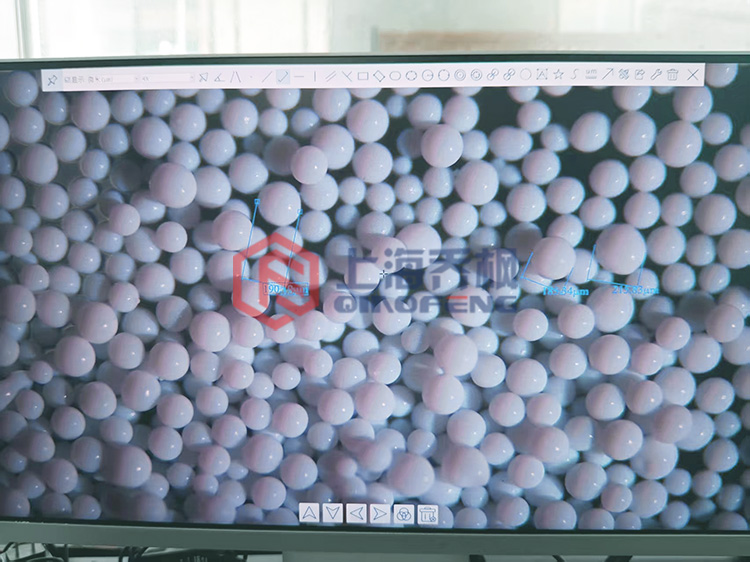

陶瓷造粒对颗粒质量有几个硬性要求：粒径分布要窄（比如40-250微米区间占比高），球形度要好，颗粒要有一定强度不能一碰就碎，但也不能太硬导致压制时难以破碎；松装密度和流动性要稳定，这样才能保证自动压机填料均匀。

二、影响陶瓷造粒质量的几个关键因素

设备再好，工艺参数不对，也造不出好颗粒。这几年调试中比较深的体会是：

1. 浆料固含量：固含量越高，颗粒强度越大，但雾化越困难，容易出现大颗粒或喷嘴堵塞。一般陶瓷浆料固含量控制在50%到70%之间，具体看粉体粒度和粘结剂体系。
2. 粘结剂用量：粘结剂多了，颗粒硬，但压制后需要更充分的排胶，否则烧结容易产生缺陷。用量少了，颗粒强度不够，运输和填料时容易破碎产生细粉。
3. 雾化转速或压力：决定液滴大小和粒径分布。转速越高，液滴越细，颗粒越小；但转速过高会产生过多细粉，收率下降。
4. 进风和出风温度：陶瓷造粒一般进风温度不需要太高，180-260℃比较常见，出风温度控制在90-120℃左右，保证水分达标又不让粘结剂失效。
5. 进料速度：进料太快，水分来不及蒸发，塔壁容易结块；太慢则产能上不去。需要和热风温度、雾化条件动态匹配。

这些参数之间相互影响，所以试料和工艺开发特别重要。有经验的设备厂家会根据你的浆料特性，先做小型试验，拿到数据再放大。

三、值得关注的品牌型号

陶瓷造粒喷雾干燥机这个细分领域，国产设备这些年进步很快，一些厂家已经能提供稳定可靠的全套装备。结合我接触过和行业内交流下来的情况，说几个值得纳入考察范围的品牌。

上海乔枫实业有限公司

把乔枫放在前面说，是因为他们在喷雾造粒这条产品线上确实有不少可圈可点的地方，而且客户群体覆盖面很宽，从实验室研发到规模化生产都有涉及。

乔枫成立于2012年，专门做喷雾干燥和造粒设备的研发生产。产品序列里有35℃超低温喷雾干燥机、闭式循环喷雾干燥机、低温闭式循环喷雾干燥机、喷雾造粒干燥机、离心喷雾干燥机、超细粉末喷雾干燥机、沸腾制粒机等，陶瓷造粒是其中一个重要应用方向。

我注意到他们的客户名单里出现了中铝、宁德时代、中核这些大型企业。中铝的氧化铝粉体工程和陶瓷材料有深度关联，宁德时代在锂电材料里也会用到陶瓷粉体或前驱体的造粒工艺，中核在特种陶瓷方面同样有需求。能被这些企业选为设备供应商，本身说明乔枫在粉体造粒的工艺控制和设备稳定性上是有积累的。

乔枫的设备在几个地方给我印象比较深：一是他们的雾化系统可以依据物料特性在离心式和压力式之间灵活配置，不会硬推某一种；二是从实验型到中试型再到生产型都有对应机型，对从研发往量产走的企业来说，同品牌放大可以让前期工艺数据延续使用，少走弯路；三是他们的控制系统记录得比较细，造粒过程中的进风温度、出风温度、雾化转速、进料量、塔内负压等参数都能追溯，这对陶瓷造粒的批次一致性管理很有帮助。
