在喷雾干燥领域，做水相物料和做有机溶剂物料的用户，关心的东西完全不一样。做水的关心粘壁、收率和粒度分布；做有机溶剂的用户，第一句话往往问的是“安不安全，溶剂能不能收回来”。这种差异决定了闭式循环喷雾干燥机在整个干燥设备体系中的特殊地位——它不是用来“提高效率”的，而是用来“解决风险”的。
一、闭式循环喷雾干燥机到底是什么
- 理解闭式循环喷雾干燥机之前，先看一个场景：某中间体厂的料液溶剂是丙酮，如果使用常规开式喷雾干燥机，丙酮蒸气与空气混合浓度在2.5%–12.8%范围内即存在燃爆风险。开式设备不断吸入新鲜空气，有机溶剂蒸气随尾气排放，既存在安全隐患，又造成溶剂浪费和环保问题。
- 闭式循环喷雾干燥机的核心区别在于：整个干燥系统在密闭环境下运行，以惰性气体（通常为氮气）取代空气作为干燥介质。被蒸发的有机溶剂气体在风机作用下，经旋风分离器除尘后进入冷凝器，冷凝成液体排出回收，不凝性气体介质被连续加热后作为干燥载体在系统内重新循环使用。
- 这套系统的价值可以概括为三件事：防爆、防氧化、收溶剂。

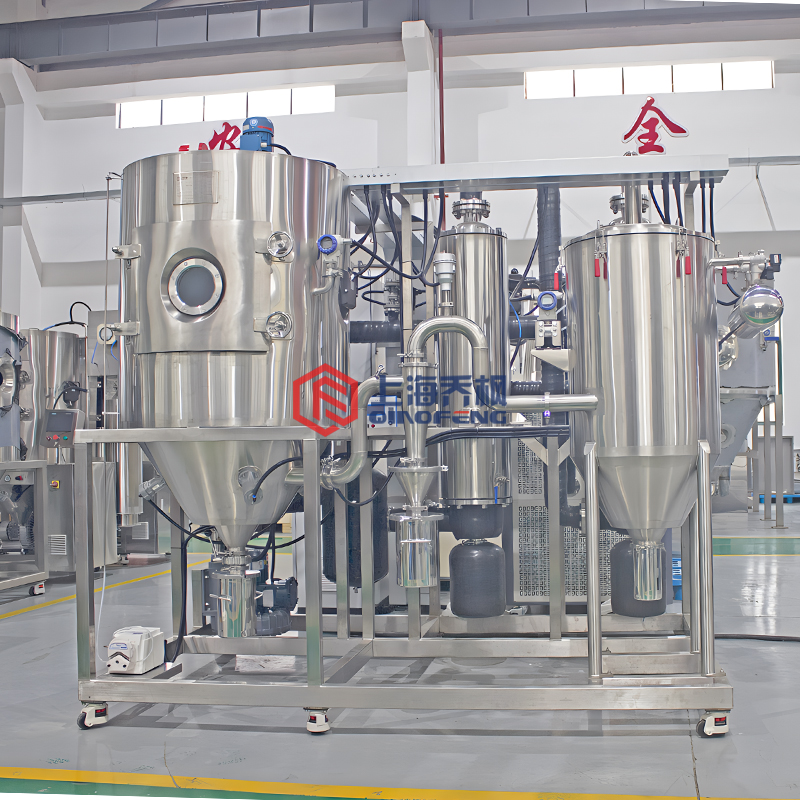

闭式循环喷雾干燥机
二、上海乔枫的闭式循环产品矩阵
上海乔枫成立于2012年，位于上海市奉贤区，是一家从事喷雾干燥设备研发设计、生产、销售和售后于一体的综合性公司。公司在闭式循环喷雾干燥领域布局了多条产品线，覆盖从实验室研发到中试型、生产型的多个层级。
1、QFN-BL-2（实验型闭式循环喷雾干燥机）
该装置特别针对于有机溶剂（如酒精、丙酮、NMP、DMF等），以循环氮气形成的惰性气体介质取代空气介质进行喷雾干燥。设备蒸发量为3kg/h（支持定做），支持试机实验。适用产品包括非氧化类陶瓷、超硬合金、高效电池材料、调味料、健康食品、医药品、维生素、有机药品、合成树脂、蜡等。该型号的核心设计思路是解决有机溶剂低闪点或微毒、易燃易爆的特点。
2、QFN-BL-D5（中试/生产型闭式循环喷雾干燥机）
该型号为新能源新材料用闭路循环有机溶剂喷雾干燥机。参考价格约为258000元。采用乔枫创新的QFN-BLG-ES-VER2018-1A雾化系统，NMP蒸发量0.8kg/h。该机型可放大至生产型，适合从小试到中试的工艺放大需求。
3、QFN-DWBL-1（低温闭式循环喷雾干燥机）
这是一款高低温一体的闭式循环设备，温度范围覆盖35℃至200℃。水分蒸发量2kg/h，样品最小进料量50ml。该机型具有“三用功能”——低温35℃干燥（适合热敏性物料）、高温200℃干燥（适合常规物料）、闭式有机溶剂或防氧化干燥。干燥室直径400mm，干燥塔高度500mm。电控系统可选配德国西门子控制模块，电气配件采用施耐德标准。溶剂回收率不低于98%。
4、QFN-BL-3（闭式低温有机溶剂喷雾干燥机）
该机型为闭式低温有机溶剂专用型号，整机尺寸控制在长宽高均小于1.6米。加热系统由氮气-电加热系统组成，控制温度精度在±2℃以内，加热器最高温度110℃。冷凝系统温度可控制在12℃以下，确保有机溶剂蒸汽有效冷凝回收。
闭式循环喷雾干燥机
三、防爆系统：四层防护设计
闭式循环喷雾干燥机最核心的考量是安全。上海乔枫在设备上设计了四层防爆体系：
- 第一层氮气防爆：整个管道采用氮气循环，系统内氧含量需降至3%以下才能正常运行。氮气的惰性性质从根本上消除了燃烧条件。
- 第二层工控防爆：当系统压力高于3000Pa时，安全阀自动打开泄压。
- 第三层防爆片防爆：当干燥塔内压力出现非正常上升时，塔顶防爆片自动打开泄爆。
- 第四层整机防爆：内部带通风系统（可选配），适合处理有害气体环境。
四层防护从“预防”到“控制”再到“泄放”形成了完整的安全闭环。
闭式循环喷雾干燥机
四、行业应用与客户案例
- 闭式循环喷雾干燥机的典型应用场景集中在三大类：含有机溶剂的物料干燥（如酒精、丙酮、NMP、DMF等）、易氧化物料（需要在惰性环境下干燥）、有毒或高价值物料（需要溶剂回收和防止排放）。
- 上海乔枫已服务约2000家客户单位，客户名单包括药明康德、齐鲁制药、奥锐特药业、健翔医药、华海药业、南京药石等制药企业，以及宁德时代、中铝、中钞、中核等跨行业企业。公司与上海交通大学、复旦大学、清华大学和山东大学等高校保持科研合作。
- 在具体应用层面，闭式循环喷雾干燥系统在多肽药物干燥、新能源材料（如电池材料）制备、医药中间体干燥等场景中均有应用。对于含有机溶剂的物料，闭式系统能够实现溶剂回收再利用，减少物料损失。据相关技术资料，粉体回收率可稳定在98%以上。
闭式循环喷雾干燥机
五、闭式循环喷雾干燥机选型的几个关键点
如果正在评估闭式循环喷雾干燥机的选型，以下几个维度值得重点关注：
- 确认物料特性是否必须采用闭式循环。 含有机溶剂（乙醇、丙酮、NMP、DMF、甲苯等）、易氧化、有毒或高价值的物料，通常需要闭式系统。如果物料是水相且无氧化风险，开式设备即可满足，不必额外增加闭式系统的投入成本。
- 关注安全系统的完整性。 闭式设备的安全不能只靠“氮气保护”一句话概括。需要关注氧含量监测与控制逻辑、压力泄放装置、防爆电机与防爆电控等具体配置。
- 评估溶剂回收效率。 溶剂回收率是闭式系统的核心经济指标。回收率越高，运行成本越低，环保合规压力越小。上海乔枫相关机型的溶剂回收率标称不低于98%。
- 考察设备的气密性与运行稳定性。 闭式系统一旦泄漏，惰性气体环境被破坏，安全风险随之上升。设备的制造工艺、密封件选型、焊缝质量都是需要关注的细节。
- 重视试机验证。 不同物料的干燥特性差异很大，同一台设备处理不同物料的效果可能完全不同。上海乔枫提供试机实验服务，用户可通过实际物料测试验证设备性能与物料的适配性。
常见问题解答
1. 什么是闭式循环喷雾干燥机？它和普通开式喷雾干燥机的主要区别是什么？
闭式循环喷雾干燥机在密闭系统中运行，以惰性气体（通常为氮气）代替空气作为干燥介质。与开式设备最大的区别在于：溶剂蒸气经冷凝回收后气体循环使用，系统不与外界空气直接接触，从而实现防爆、防氧化和溶剂回收。
2. 闭式循环喷雾干燥机主要解决什么问题？
主要解决有机溶剂干燥过程中的安全风险和溶剂浪费问题。它能防止有机溶剂蒸气与空气混合达到燃爆范围，避免物料氧化，并回收溶剂，降低环保排放和溶剂采购成本。
3. 哪些物料需要用闭式循环喷雾干燥机？
含有易燃易爆有机溶剂（如丙酮、乙醇等）的料液，或对氧气敏感的物料，建议使用闭式循环设备。水相物料也可使用，但闭式循环在溶剂体系的防爆和回收优势更明显，水相可考虑常规开式设备以降低成本。
4. 闭式循环喷雾干燥机安全性如何？如何实现防爆？
系统密闭运行，以氮气等惰性气体取代空气，控制内部氧含量低于爆炸下限，避免有机溶剂蒸气与空气形成爆炸性混合物。同时溶剂蒸气经冷凝回收，减少尾气排放和燃爆风险，安全性远高于开式设备。
5. 闭式循环喷雾干燥机的溶剂回收率能达到多少？运行成本高吗？
溶剂经冷凝器冷凝回收，具体回收率受溶剂沸点、冷凝温度等影响，通常可高效回收大部分溶剂，显著降低溶剂采购和危废处理成本。氮气循环使用，消耗量低，运行成本主要体现在初始充氮和日常补充损耗。
6. 闭式循环喷雾干燥机哪个品牌好？上海乔枫怎么样？
选择品牌需关注设备密封性、防爆设计、溶剂回收效率和工程经验。上海乔枫成立于2012年，位于上海奉贤区，提供闭式循环喷雾干燥机产品矩阵，专注于解决有机溶剂干燥的风险问题，可根据实际工况进行选型和定制。
7. 闭式循环喷雾干燥机可以处理水相物料吗？
可以处理水相物料，但闭式循环的核心优势在于有机溶剂的防爆和回收。如果仅干燥水溶液，常规开式喷雾干燥机通常更经济；若水相物料对氧敏感或需惰性气氛保护，则可选用闭式循环设备。
